日立DSP双段next系列无油式螺杆压缩机
您的位置: 主页 > 产品中心 > 空气压缩机 > 日立空压机 > 日立DSP双段next系列无油式螺杆压缩机

日立DSP双段next系列无油式螺杆压缩机

作者：konpair    发布时间：2019-05-21 11:07:54     浏览次数 :

日立DSP双段next系列无油式螺杆压缩机

本系列机不仅节能性更上一层楼，而且 彻底追求操作之便利性，是日立兼顾环保与生产效率的 无油式 螺杆压缩机。在「更节能、更省电」的理念下，日立推出了无油式螺杆压缩机DSP系列。本系列包括了以恒压控制;可调速控制节能机为代表的各类机型，品种丰富齐全，能适应日新月异的生产现场之需求，帮助用户实现高效节能之目标。本系列机可不必进行冷凝水处理，有利环境保护，而且利用大型液晶显示屏，可简单进行节能运行、定时运行等各项操作，为用户提高压缩机管理•保养效率。日立以领先的环保技术，在降低成本与提高生产效率上，助企业一臂之力。

DSP next压缩机的图片

最清洁的无油压缩空气

最清洁的无油压缩空气

最清洁的无油压缩空气2

彻底追求操作之便利性

dsp2

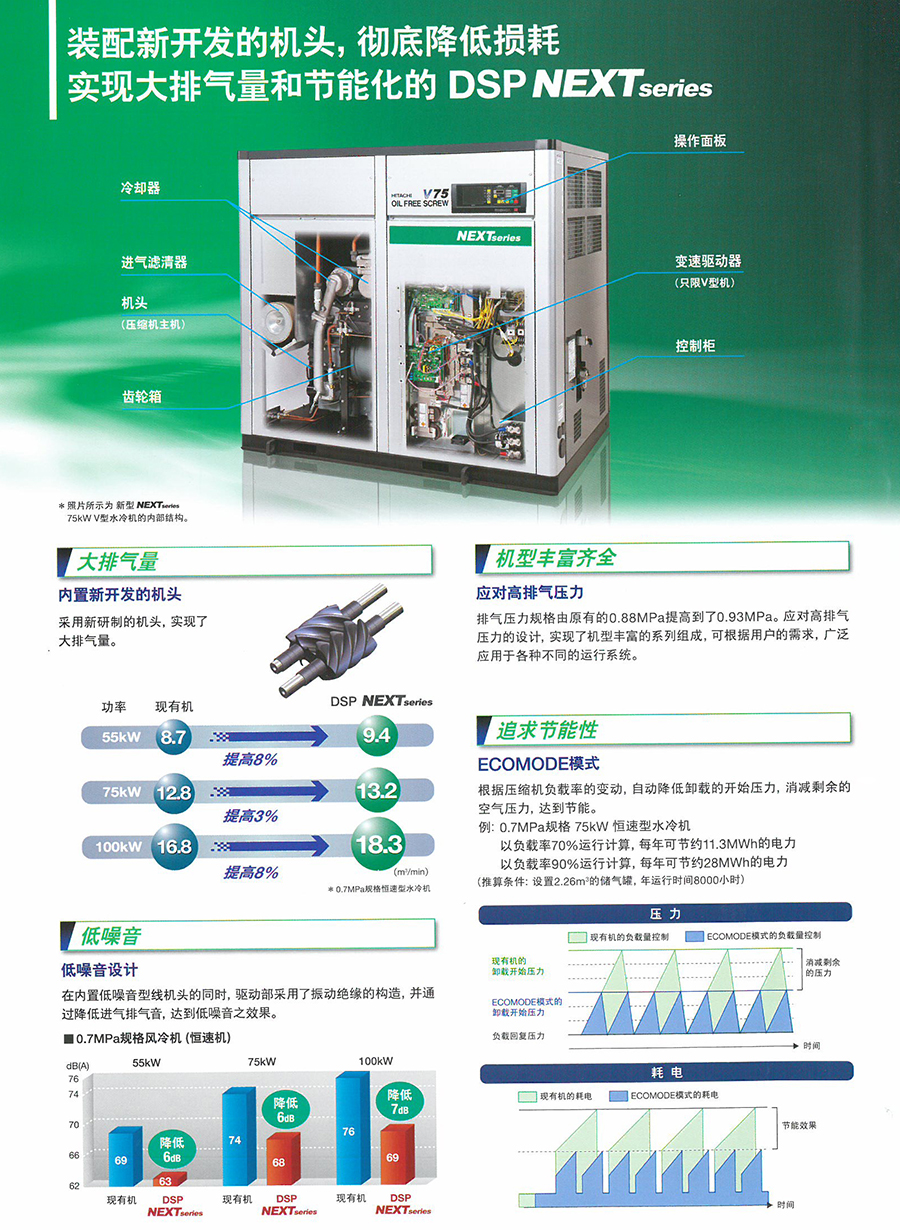

dsp3

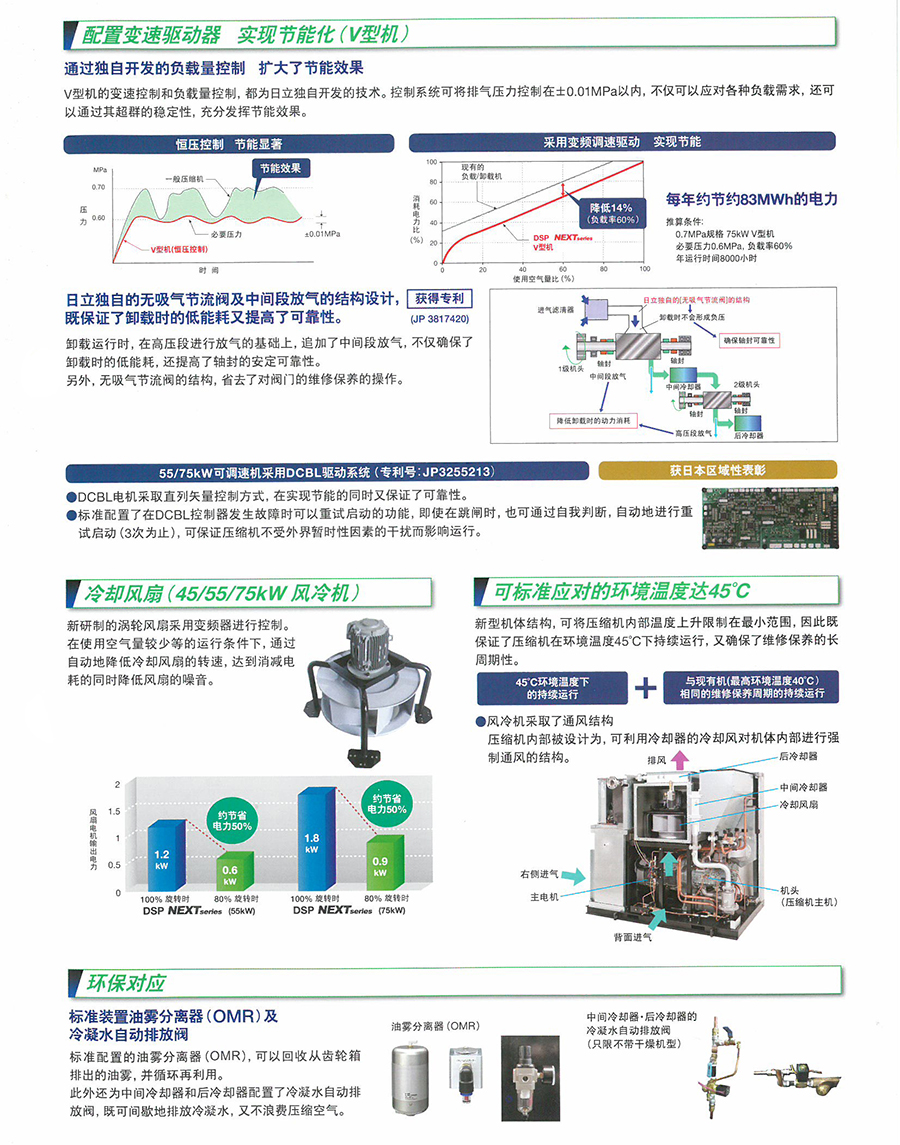

dsp4

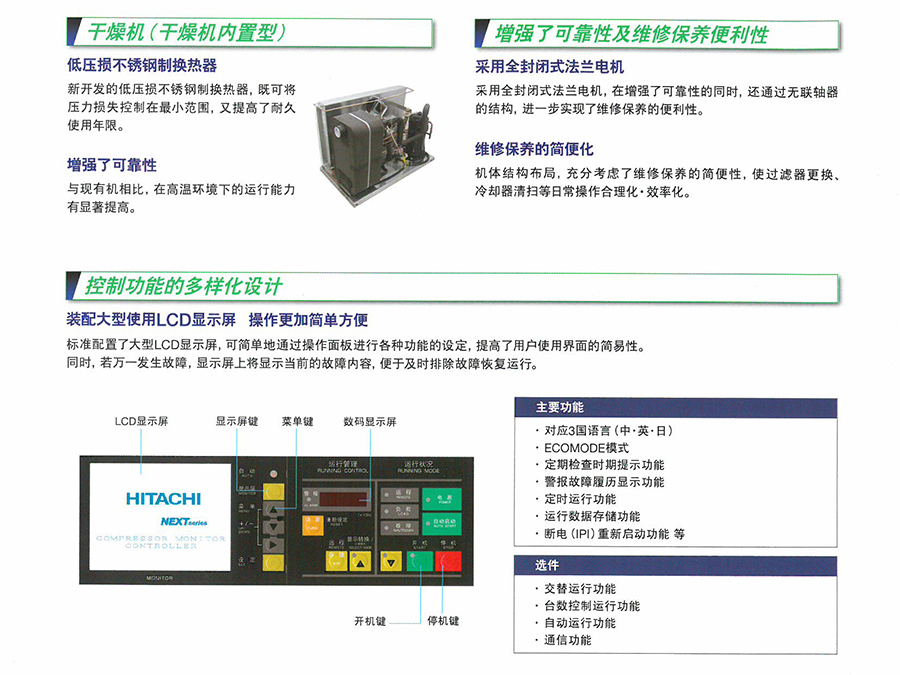

dsp5

规格参数表

可调速系列

项目 单位 机型 DSP-37VAT[R]N DSP-55VAT[R]N DSP-75VAT[R]N DSP-100VA5MN DSP-55VWT[R]N DSP-75VWT[R]N DSP-100VW5MN
DSP-100VA6MN DSP-100VW6MN
冷却方式 - 风冷 水冷
排气压力 Mpa 0.7 0.88 0.7 0.93 0.7 0.93 0.7 0.93 0.7 0.93 0.7 0.93 0.7 0.93
排气量 ㎥/min 5.5 4.6 9.3 7.7 12.6 10.9 18 15.4 9.5 8 12.9 11.4 18.3 15.6
使用PQ扩展模式时排气量（0.6MPa） ㎥/min 6.0 5.6 9.6 9.3 13.0 12.6 - 9.8 9.5 13.4 13 -
电机输出功率 kW 37 55 75 100 55 75 100
电机形式 - DCBL电机 2极 全闭型外扇电机 DCBL电机 2极 全闭型外扇电机
进气压力/温度 - 大气压力/0-45℃[5-45℃] 大气压力/0-45℃[5-45℃]
排气温度 ℃ 大气温度+15以下 冷却水温度+13以下
排气管径 B Rc1 1/2 2（法兰） 2（法兰）
冷却水水量 L/min - 90 120 150
冷却水水温 ℃ 35以下
冷却水水管管径 B 1·1/4 1·1/2
起动方式 - 软启动 变频器 软启动 变频器
驱动方式 - 电机直联+齿轮增速 电机直联+齿轮增速
润滑油油量 L 15(未填充） 25(未填充） 16(未填充） 15(未填充） 16(未填充）
排风扇输出功率 kW 1.5 2.2 1.5×2 0.05×2 0.2×2
[干燥机] 出口空气露点 ℃ 「10（压力下）] - 「10（压力下）] -
冷冻机公称功率 kW [1.1] [2.2] [3.0] [2.2] [3.0]
使用制冷剂 - [R407C] 11 [R407C]
重量 kg 950[1,010] 1340[1490] 1560[1730] 2350 1320[1470] 1410[1580] 2200
尺寸（长×宽×高） kg 1,530×1,150×1,650 2000×1300×1800 2250×1300×1800 2150×1520×1975 2000×1300×1800 2150×1520×1825
噪音值（正面距离1.5m处） dB(A) 66 67 63 65 67 68 69 71 63 65 66 67 69

恒速系列（22/30/37/45/55/75kW)

项目 单位 机型 DSP-22AT[R]5N DSP-30AT[R]5N DSP-37AT[R]5N DSP-45AT[R]5N DSP-55AT[R]5N DSP-75AT[R]5N DSP-45WT[R]5N DSP-55WT[R]5N DSP-75WT[R]5N
DSP-22AT[R]6N DSP-30AT[R]6N DSP-37AT[R]6N DSP-45AT[R]6N DSP-55AT[R]6N DSP-75AT[R]6N DSP-45WT[R]6N DSP-55WT[R]6N DSP-75WT[R]6N
冷却方式 - 风冷 水冷
排气压力 Mpa 0.7 0.88 0.7 0.88 0.7 0.88 0.70 0.93 0.70 0.93 0.70 0.93 0.70 0.93 0.70 0.93 0.70 0.93
排气量(50/60Hz) ㎥/min 3.7 3.2 4.7 4 5.6 4.7 7.4/7.8 6.2/6.5 9.2 7.2/7.7 13.0 10.5/11.1 7.5/7.9 6.4/6.7 9.4 7.4/7.9 13.2 10.7/11.3
电机输出功率 kW 22 30 37 45 55 75 45 55 75
电机形式 - 4极 全闭型外扇电机 2极 全闭型外扇电机 2极 全闭型外扇电机
进气压力/温度 - 大气压力/0-45℃[5-45℃] 大气压力/0-45℃[5-45℃]
排气温度 ℃ 大气温度+15以下 冷却水温度+13以下
排气管径 B Rc1 1/2 2（法兰） 2（法兰）
冷却水水量 L/min - 90 120
冷却水水温 ℃ 35以下
冷却水水管管径 B 1·1/4
起动方式 - 星-三角起动（三相接入） 星-三角起动（三相接入）
驱动方式 - 皮带（带张力自动调整装置）+齿轮增速 电机直联+齿轮增速 电机直联+齿轮增速
润滑油油量 L 15（未填充） 25（未填充） 15（未填充）
排风扇输出功率 kW 1.5 1.5 2.5 0.05×2
[干燥机] 出口空气露点 ℃ 「10（压力下）] 「10（压力下）]
冷冻机公称功率 kW [1.1] [2.2] [3.0] [2.2] [3.0]
使用制冷剂 - [R407C]   [R407C]
重量 kg 1,070[1,130] 1,170[1,230] 1,170[1,230] 1500[1650] 1790[1960] 1480[1630] 1640[1810]
尺寸（长×宽×高） kg 1,530×1,150×1,650 2000×1300×1800 2250×1300×1800 2000×1300×1800
噪音值（正面距离1.5m处） dB(A) 63 64 65 66 66 67 63 65 63 65 68 63 63 65 66
恒速系列（90/100/120kW)
项目 单位 机型 DSP-90A5L(M)N DSP-100A5L(M)N DSP-120A5L(M)N DSP-90W5L(M)N DSP-100W5L(M)N DSP-120W5L(M)N
DSP-90A6L(M)N DSP-100A6L(M)N DSP-120A6L(M)N DSP-90W6L(M)N DSP-100W6L(M)N DSP-120W6L(M)N
冷却方式 - 风冷 水冷
排气压力 Mpa 0.70 0.93 0.70 0.93 0.70 0.93 0.70 0.93 0.70 0.93 0.70 0.93
排气量 ㎥/min 16.6 13.9 18.0 15.4 20.5 17.3 16.8 14.0 18.3 15.6 21.0 17.6
电机输出功率 kW 90 100 120 90 100 120
电机形式 - 2极 全闭型外扇电机 2极 全闭型外扇电机
进气压力/温度 - 大气压力/0-45℃ 大气压力/0-45℃
排气温度 ℃ 大气温度+15以下 冷却水温度+13以下
排气管径 B 2（法兰） 2（法兰）
冷却水水量 L/min - 160 180
冷却水水温 ℃ 35以下
冷却水水管管径 B 1·1/2
起动方式 - 星-三角起动（三相接入） 星-三角起动（三相接入）
驱动方式 - 电机直联+齿轮增速 电机直联+齿轮增速
润滑油油量 L 26（未填充） 16（未填充）
排风扇输出功率 kW 1.1×2 1.5×2 L:0.2×2,M：0.05×3 0.05×3
重量 kg 2250 2400 2100 2250
尺寸（长×宽×高） kg 2150×1520×1975 2150×1520×1825
噪音值（正面距离1.5m处） dB(A) 68 70 69 71 72 73 66 68 67 69 69 70
恒速系列（132/145/160/200/240kW)
项目 单位 机型 DSP-132W5N DSP-145W5N DSP-160W5N DSP-200W5N DSP-240W5N DSP-160W5N DSP-240W5N
DSP-132W6N DSP-145W6N DSP-160W6N DSP-200W6N DSP-240W6N DSP-160W6N DSP-240W6N
冷却方式 - 水冷
排气压力 Mpa 0.75 0.93 0.75 0.93 0.75 0.93 0.75 0.93 0.75 0.93 0.75 0.93 0.75 0.93
排气量(50/60Hz) ㎥/min 23.4 20.7 26.0 22.2 28.5 24.8 37.0 32.2 40.5 35.0 28.5 24.8 40.5 35.0
电机输出功率 kW 132 145 160 200 240 160 240
电机形式 - 4极 全闭型外扇电机
进气压力/温度 - 大气压力/0-40℃
排气温度 ℃ 冷却水温度+13以下
排气管径 B 2 1/2（法兰） 3（法兰） 2 1/2（法兰） 3(法兰）
起动方式 - 星-三角起动 变频调速起动
驱动方式 - 电机直联+齿轮增速
润滑油油量 L 40（未填充） 50（未填充） 40（未填充） 50（未填充）
排风扇输出功率 kW 0.4
重量 kg 3800 4800 4000 5100
尺寸（长×宽×高） kg 2500×1600×1925 2800×1800×1950 2500×1600×1925 2800×1800×1950
噪音值（正面距离1.5m处） dB(A) 68 69 69 70 69 70 69 70 70 71 70 70 71 71
中国式样
恒速系列：风冷系列 DSP-55/75ATN/ 水冷系列 DSP-55/75WTN
项目 单位 机型 DSP-55AT5N DSP-75AT5N DSP-55WT5N DSP-75WT5N
冷却方式 - 风冷 水冷
排气压力 Mpa 0.75 0.86 0.76 0.86 0.75 0.86 0.75 0.86
排气量 ㎥/min 9.0 7.8 12.9 11.4 9.2 7.9 13.0 11.6
进气压力/温度 - 大气压·0-45℃
驱动方式 - 电机直联+齿轮增速
排气温度 ℃ 大气温度+15以下 冷却水温度+13以下
排气管径 B 2（法兰）
公称功率 kW 55 75 55 75
电机形式 - 2极 全闭型外扇电机
起动方式 - 星-三角起动
电源电压/频率 V/Hz 380/50
排风扇输出功率 kW 1.5 2.2 0.05×2
润滑油油量 L 25（未填充） 15（未填充）
冷却水量 L/min - 90 120
冷却水温度 ℃ 3 35以下
冷却水管径 B 3 1·1/4
重量 kg 1500 1790 1480 1690
外形尺寸（长×宽×高） kg 2000×1300×1800 2250×1300×1800 2000×1300×1800 2250×1300×1800
恒速系列：风冷系列 DSP-90/110AN/ 水冷系列 DSP-90/110WN
项目 单位 机型 DSP-90A5N DSP-110A5N DSP-90W5N DSP-110W5N
冷却方式 - 风冷 水冷
排气压力 Mpa 0.75 0.86 0.75 0.86 0.75 0.86 0.75 0.86
排气量 ㎥/min 16.4 13.9 20.5 17.6 16.8 14.1 20.8 18.0
进气压力/温度 - 大气压·0-45℃
驱动方式 - 电机直联+齿轮增速
排气温度 ℃ 大气温度+15以下 冷却水温度+13以下
排气管径 B 2（法兰）
公称功率 kW 90 110 90 110
电机形式 - 2极 全闭型外扇电机
启动方式 - 星-三角起动
电源电压/频率 V/Hz 380/50
排风扇输出功率 kW 1.5×2 0.05×3
润滑油填充量 L 26（未填充） 16（未填充）
冷却水量 L/min - 160 180
冷却水温度 ℃ - 35以下
冷却水管径 B - 1·1/2
重量 kg 2250 2400 2100 2250
外形尺寸（长×宽×高） kg 2150×1520×1970 2150×1520×1820
恒速系列：水冷系列 DSP-132～240WN
项目 单位 机型 DSP-132W5N DSP-145W5N DSP-160W5N DSP-200W5N DSP-240W5N
排气压力 Mpa 0.75 0.86 0.75 0.86 0.75 0.86 0.75 0.86 0.75 0.86
排气量 ㎥/min 24.0 21.8 26.5 24.0 28.5 26.5 37.0 33.5 40.5 36.5
进气压力/温度 -
大气压·0-40℃
驱动方式 - 电机直联+齿轮增速
排气温度 ℃ 冷却水温度+13以下
排气管径 B 2·1/2（法兰） 3（法兰）
冷却水量 L/min 200 210 240 300 330
冷却水温度 ℃ 35以下
冷却水管径 B 2
公称功率 kW 132 145 160 200 240
电机形式 - 4极全闭型外扇电机
启动方式 - 星-三角（控制柜内置）
冷却方式 - 水冷
电源电压/频率 V/Hz 380/50
排风扇输出功率 kW 0.4
润滑油填充量 L 40（未填充） 50（未填充）
重量 kg 3900 4950
外形尺寸（长×宽×高） kg 2600×1600×1940 2900×1800×1940
可调速系列 风冷系列 DSP-55/75VATN／水冷系列 DSP-55/75VWTN
项目 单位 机型 DSP-55VATN DSP-75VATN DSP-55VWTN DSP-75VWTN
冷却方式 - 风冷 水冷
排气压力 Mpa 0.75 0.86 0.75 0.86 0.75 0.86 0.75 0.86
排气量 ㎥/min 9.0 7.7 12.3 11.2 9.2 8.2 12.6 11.5
PQ扩展模式ON：0.65MPa时 ㎥/min 9.3 8.5 12.7 12.4 9.5 9.0 13.1 12.7
公称功率 kW 55 75 55 75
进气压力/温度 - 大气压·0-45℃
驱动方式 - 电机直联+齿轮增速
启动方式 - 软起动
排气温度 ℃ 大气温度+15以下 冷却水温度+13以下
排气管径 B 2（法兰）
电机形式 - 6极 全闭型外扇电机
电源电压/频率 V/Hz 380/50
排风扇输出功率 kW 1.5 2.2 0.05×2
润滑油填充量 L 25（未填充） 15（未填充）
冷却水量 L/min - 90 120
冷却水温度 ℃ - 35以下
冷却水管径 B - 1·1/4
重量 kg 1340 1560 1320 1460
外形尺寸（长×宽×高） kg 2000×1300×1800 2250×1300×1800 2000×1300×1800 2250×1300×1800
风冷系列 DSP-110VAN ／水冷系列 DSP-110/160/240VWN
项目 单位 机型 DSP-110VA5N DSP-110VW5N DSP-160VW5N DSP-240VW5N
冷却方式 - 风冷 水冷
排气压力 Mpa 0.75 0.86 0.75 0.86 0.75 0.86 0.75 0.86
排气量 ㎥/min 20.5 17.6 20.8 18.0 28.5 26.5 40.5 36.5
公称功率 kW 110 160 240
进气压力/温度 - 大气压·0-45℃ 大气压·0-40℃
驱动方式 - 电机直联 + 齿轮增速
启动方式 - 变频器
排气温度 ℃ 大气温度+15以下 冷却水温度+13以下
排气管径 B 2（法兰） 2 1/2（法兰） 3（法兰）
电机形式 - 2极全闭型外扇电机 4极全闭型外扇电机
电源电压/频率 V/Hz 380/50
排风扇输出功率 kW 1.5×2 0.2×2 3
润滑油填充量 L 26（未填充） 16（未填充） 40（未填充） 50（未填充）
冷却水量 L/min - 180 240 330
冷却水温度 ℃ - 35以下
冷却水管径 B - 1 1/2 2
重量 kg 2,500 2350 4,100 5,250
外形尺寸（长×宽×高） kg 2,150×1,520×1,970 2,150×1,520×1,820 2,600×1,600×1940 2,900×1,800×1,940
