产品简介:

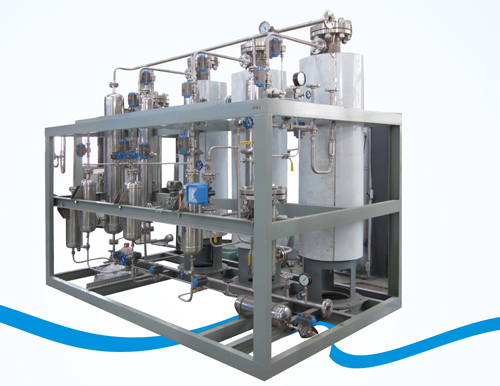

QCZ10-3000/1.6系列中压氢气纯化装置是DQ5-1000系列中压水电解制氢装置配套的专用设备。设有产品氢气,空分氮气再生方式和不消耗原料气的三塔式再生方式等多种流程。装置以水电解氢气为原料气,经过催化除氧、冷却冷凝、吸附二级干燥和烧结镍管高效过滤后获得高纯氢气。泛用于电子、治金、化工、玻璃、新能源等行业。
技术特点
※采用钯铂双金属脱氧催化剂,脱氧效果可达含氧量≤1ppm,常压脱氧效果也可达含氧量≤5ppm。
※采用优质分子筛,装填系数大,吸附容量速率高,产品氢气含湿量≤-75℃露点。
※采用高效烧结镍管过滤器,过滤效能可达99.9999%.除尘后分子粒度≤0.3μm。
※纯化工作压力0.8-3.2MPa可调,最大处理量可超过设计值15%。
※再生气用量为处理量的5%-10%,耗电为零,若采用原料气再生或三塔式流程,氢损耗为零。
※配套齐全,结构紧凑,维修方便。PLC+触摸屏(或工控机)全自动操作运行。
QCZ10-3000/1.6型氢气纯化装置 | ||||||||
规格型号 | QCZ10 | QCZ50 | QCZ100 | QCZ200 | QCZ500 | QCZ1500 | QCZ3000 | |
处理量m3/h | 10 | 50 | 100 | 200 | 500 | 1500 | 3000 | |
工作压力MPa | 1.6-3.2 | 0.8-1.6 | 0.8-1.6 | 0.8-1.6 | 0.8-1.6 | 0.8-1.6 | 0.8-1.6 | |
工作温度 | 脱氧℃ | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 |
干燥℃ | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
再生℃ | 250 | 250 | 250 | 250 | 250 | 250 | 250 | |
冷却水量t/h | 1.5 | 1.5 | 3.0 | 4.0 | 6.0 | 18.0 | 35.0 | |
耗电KW | 2 | 4 | 6 | 9 | 12 | 18 | 30 | |
仪表气用量m3/h | 2 | 2 | 3 | 3 | 3 | 5 | 5 | |
产品气 | 含湿量(露点) | ≤-75℃ | ≤-75℃ | ≤-75℃ | ≤-75℃ | ≤-75℃ | ≤-75℃ | ≤-70℃ |
含氧量(ppm) | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | |
控制方式 | PLC全自动 | PLC全自动 | PLC全自动 | PLC全自动 | PLC全自动 | PLC全自动 | PLC全自动 | |
外型尺寸 长×宽×高(m) |
2×1×2.5 | 2×1.5×2.5 | 2.8×1.8×2.8 | 3.2×1.8×2.8 | 3.7×1.8×2.8 | 4.8×2.2×3.2 | 4.8×2.2×3.2 | |
装置重量(t) | 1.0 | 2.0 | 3.0 | 3.5 | 4.5 | 6.0 | 6.5 | |
