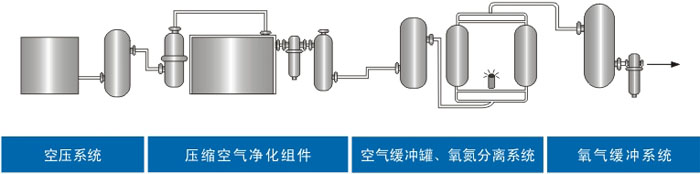

1) 压缩空气净化组件
由高效除油器、冷冻式干燥机、精密过滤器和活性碳过滤器组成。空气经空压机压缩后,首先进入空气缓冲罐进行缓冲,然后进入高效除油器除去大部分的油、水、尘等杂质,再经冷冻干
燥机进一步除水,经精密过滤器除油、除尘,最后进入活性碳过滤器进一步除油。
本公司特别设计的活性碳过滤器,可用来防止可能出现的微量油渗透,确保沸石分子筛得到有效保护,延长了使用寿命。
经本净化部分处理的压缩空气可用于仪表空气。
2) 空气缓冲罐
由空气缓冲罐及附属阀门仪表组成。空气缓冲罐是降低气流脉动,起缓冲作用;从而减少系统压力的波动,使压缩空气能平稳地通过压缩空气净化组件以便充除去油、水、尘等杂质,减少了氧氮分离系统的负荷。同时,也为氧氮分离系统在进行吸附塔工作切换时,提供短时间内迅速升压所需的大量压缩空气,不仅使而咐附内压力很快上升到工作压力,而且还保证了设备可靠稳定的运行。
3) 氧氮分离系统

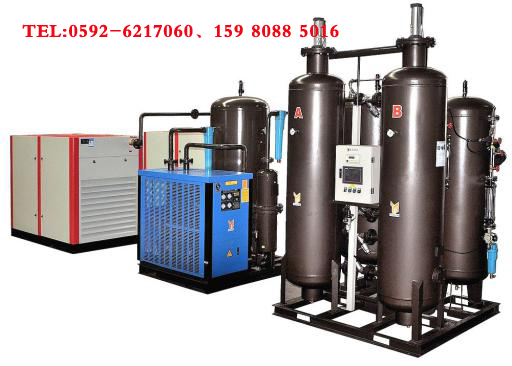

由吸附塔、压紧装置、附属阀门及仪表电器组成。采用复合床结构设计的吸附塔分A、B两塔,塔内填装进口沸石分子筛采用伸展扭转式振动填充法使沸石分子筛装填更加均匀。洁净的压缩空气首先从A塔入口端经沸石分子筛向出口端流动,此时N2、CO2、H2O被其吸附,产品氧气由吸附塔出品端流出。经一段进间后,A塔内的沸石分子筛吸附达到饱和前自动停止吸附,洁净的压缩空气流入B塔进行吸氮产氧,并对A塔分子筛进行再生。分子筛的再生是通过将吸附塔迅速下降至常压脱附的N2、CO2、H2O来实现的.两塔交替进行吸附塔再生,即完成氧氮分离,连续产出氧气。
