1.1 初次起动
安全性
 |
操作员必须执行所有相关安全措施 |
过程
 |
有关排气阀的位置以及排卸连接的信息，请参阅以下部分简介 和冷凝水系统 |
1.请参阅电缆规格、安装建议和外形尺寸图部分。

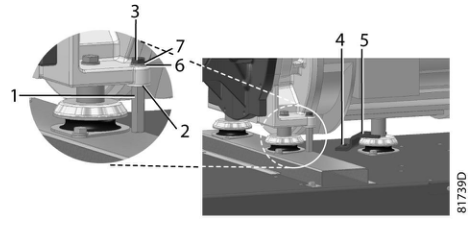

2.必须拆卸以下运输用固定装置：
•螺栓 (3) 和 (4)，漆成红色
•铭牌 (5)，漆成红色
•垫圈 (2)、(6) 和 (7)
•空号螺丝 (1) 不能拆卸
运输用固定装置
GA Full-Feature 压缩机针对 200 V、230 V 或 400V+N 外的供电电压配备有变压器 (T3)。 请参阅电气连接
3.请检查电气连接是否符合当地规范，以及所有电线是否紧固在各自的接线端子上。
安装必须接地，并在每相中安装缓慢熔断型保险丝，以防止短路。 必须在压缩机附近安装隔离开关。

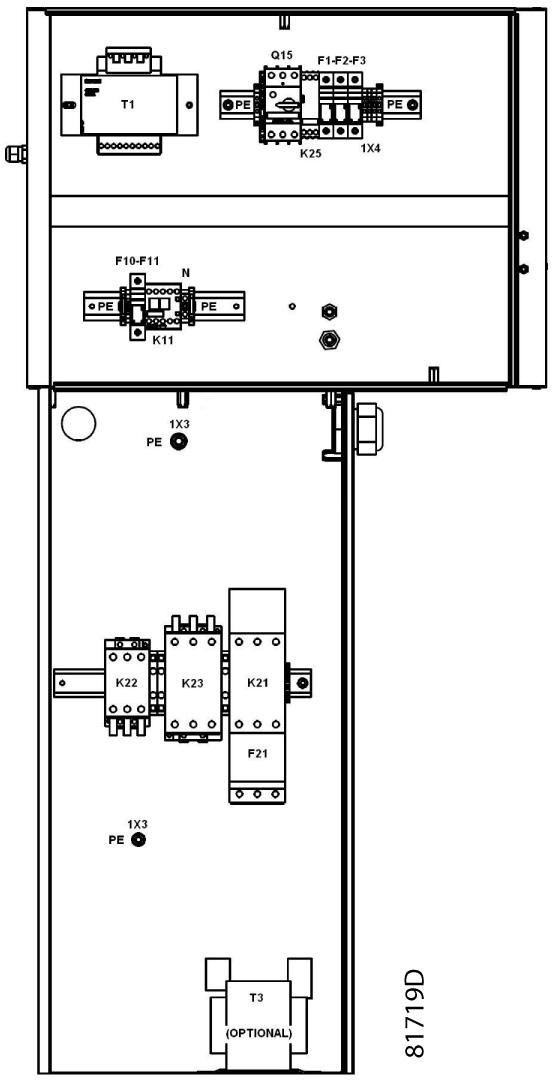

4.检查变压器 (T1)，以确保连接正确无误。
检查驱动电动机过载继电器 (F21) 的设置值。检查是否设置了电动机过载继电器以手动复位。
检查断路器 Q15 的设置值。 另请检查断路器上的开关是否位于位置 I。
GAe 11 - GAe 30 的 机 室
5.装好排气阀 (AV)；有关阀门的位置，请参阅简介部分。关闭阀门。
将空气管网与该阀门连接。
6.安装冷凝水手动排卸阀 (Dm)。 关闭阀门。 将阀门与排卸收集器连接。
7.将自动排卸出口 (Da) 与排卸收集器连接。
通向排卸收集器的排水管不得浸在水中。 如果排水管安装在可能出现冰冻情况的室外，则必须对排水管进行隔热处理。

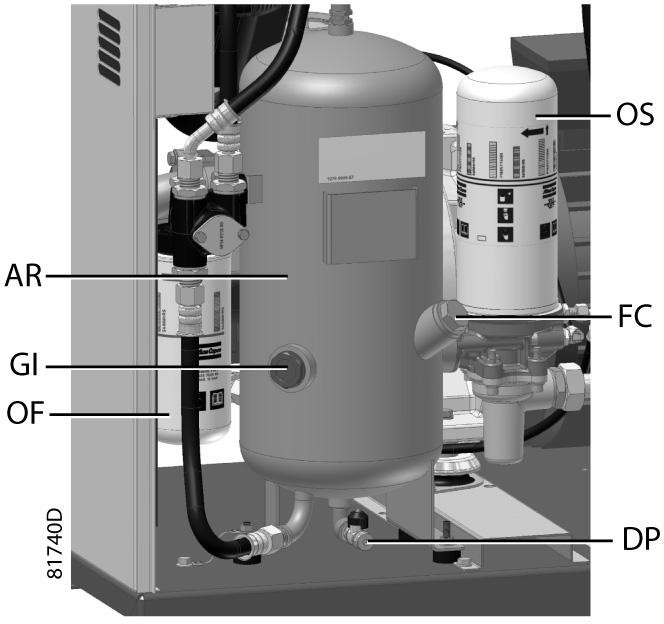

8.检查油位。
油位观察孔中的油位应在上部区域甚至更高的地方。
9.提供标签以提醒操作员：
油位观察孔的位置
9.提供标签以提醒操作员：
•压缩机可能在断电后自动重新起动（如已激活，请向阿特拉斯·科普柯咨询）。
•压缩机是自动控制的，并且可能自动重新起动。
10接通电源。 起动压缩机，然后立即停机。 请在驱动电动机 (M1) 即将停机时检查电动机的旋转
. 方向。
在面向驱动电动机的非驱动端时，驱动电动机的正确旋转方向是顺时针方向，并由箭头 (5) 标示。
另外还要检查风扇电动机是否向压缩机的顶部吹冷风。该压缩机配有一个相序继电器。
如果压缩机未成功起动，请检查显示屏。
如果显示屏显示信息“电动机过载”（配备 Elektronikon® 控制器的压缩机 - 请参阅停机部分），请检查相序继电器：
如果显示屏显示电动机图标并且报警指示灯亮起（配备 Elektronikon® Graphic 控制器的压缩机），请检查相序继电器：
如果黄色指示灯熄灭，则表示旋转方向错误；如果此指示灯亮起，请复位过载继电器 (F21)。查看电动机风扇时，驱动电动机的正确旋转方向为顺时针（可从电动机的非驱动端看到）。 箭头贴在电动机上。
如果驱动电动机的旋转方向错误，请切断电源，并调换连接两根输入电线。
如果风扇电动机的旋转方向错误，请切断电源，并调换连接断路器 (Q15) 接线端子上的两根输入电线。
驱动电动机的旋转方向错误可能导致压缩机受损。
11检查已设定的设置值。 请参阅可设定的设置值部分
.
12起动并让压缩机运行几分钟。 检查压缩机运行是否正常。
. 在运行时，油位应处于油位观察孔中央。
1.1 起动前
过程1.2 起动
过程
 |
有关排气阀的位置以及排卸连接，请参阅简介和冷凝系统 |

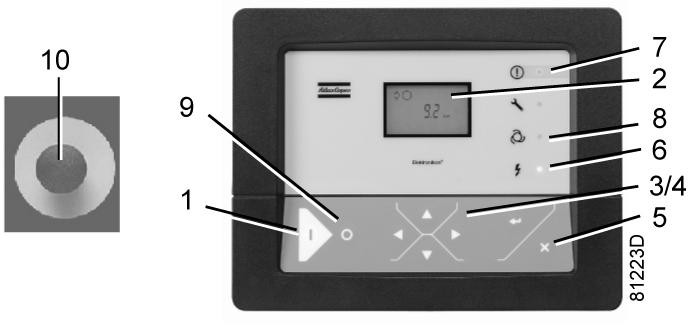

Elektronikon® 控制器的控制面板

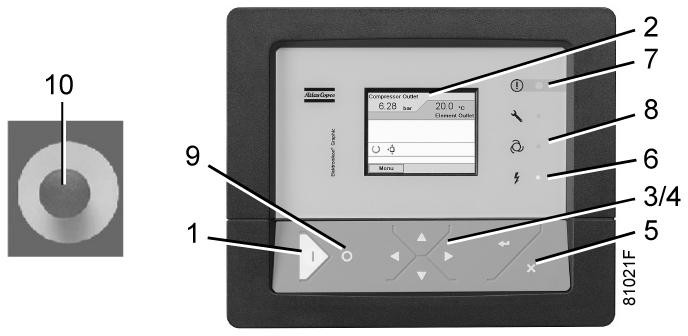

Elektronikon® Graphic 控制器的控制面板
Elektronikon® Graphic 控制器的控制面板
| 步骤 | 操作 |
| - | 接通电源。 请检查电源指示灯 (6) 是否亮起。 |
| - | 打开排气阀。 |
| - | 关闭冷凝水排卸阀 (Dm)。 |
| - |
按下控制面板上的起动按钮 (1)。 压缩机开始运行，自动运行指示灯 (8) 会亮起。 起动十秒 后，驱动电动机会从星形切换为三角形，压缩机开始加载运行。 |
