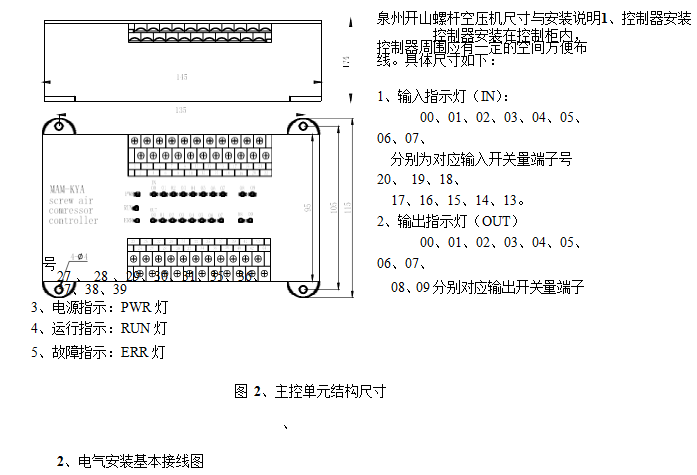

图 3、电气原理与接线端子排列图
文本显示器接线端子：
显示面板有五个接线端子和一个显示电缆 D 形头，分别用于显示连接、RS—485 通讯、24V 电源输入。
控制器接线端子：
显示面板与控制器之间用通讯电缆连接。23、24、25 为相序输入端子；7、9 为排气温度输入端子；CT1 为主电机互感器；CT2 为风扇电机互感器。32 为输出继电器公共端 COM1；27 控制主接触器；28 控制星形接触器；29 控制角形接触器；30 加载电磁阀；31 控制风机；34 控制卸放阀； 37 运行指示；38 为故障指示；39 预警指示； 40 为 COM2。42 为摸拟地（大地），43、44 为 AC20V 电源。
注意：配线时，电磁线圈需接突波吸收器
